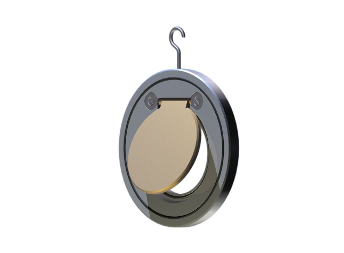

Nepovratna klapna kratka izvedba, N1

Opis proizvoda

Nominalni promjer: DN25 – DN600, veće dimenzije na zahtjev
Radni tlak: max. 16 bar
Raspon temperature: -20°C - +400°C
Ugradbena duljina: Prema tvorničkome standardu; ostali standardi na zahtjev
Priključak na krajevima: EN 1092 PN 6/10/16 ANSI B 16.5 Class 150
Označavanje: EN 19
Ispitivanje nepropusnosti: EN 12266-1, Rate A
Primjena: Brodograđevna industrija, procesna industrija, naftna i plinska industrija, šećerna industrija, kemijska industrija, prehrambena industrija
Medij: Plinovi, tekućine i praškasti mediji
Nisu potrebne brtve za prirubnice.
Brtvljenje elastično ili metal na metal.
Potpuno zatvaranje.

Dimenzije

DN	A	B	D[PN6]	D[PN10]	D[PN16]	E	Masse [kg]
25	23	14	63	73	73	11	0,4
32	27	14	78	84	84	18	0,5
40	36	14	88	95	95	22	0,7
50	47	19	98	109	109	32	1,2
65	62	19	118	129	129	40	1,7
80	72	19	134	144	144	54	2,1
100	83	18	154	164	164	70	2,5
125	110	18	184	195	195	92	3,5
150	130	20	209	220	220	114	5
200	165	22	264	275	275	158	8,5
250	203	25	319	330	332	200	13,5
300	246	32	375	380	387	240	22,5
350	290	40	425	438	446	283	31
400	319	44	475	491	496	310	47
450	378	50	-	539	555	360	68
500	421	56	578	594	617	418	89
600	510	70	679	695	734	494	125
